PSG系列复合圆锥破碎机

PSG系列复合圆锥破碎机是我公司设计的高效破碎机,引进国外先进技术,满足国内发展需要。外形非常简洁紧凑。

  • 进度材料≤391mm
  • 处理能力45-1941t/h
  • 功率 75-400kw/h

【应用领域】建筑石料破碎、金属矿石破碎、水泥、道路建设、化工能源等领域。

【适用物料】河卵石、石灰石、白云石、花岗岩、辉绿岩、玄武岩、金矿石、大理石、萤石矿等。

60S人工响应 30MIN内给于技术答复 24HOUR免费提供方案

24小时免费咨询热线:
135-2302-0101

快速获取报价

产品简介:


该系列破碎机适用于破碎中等或较高硬度的各种矿石和岩石。它具有结构可靠,生产效率高,调整方便,经济实用的特点。弹簧安全系统是一种过载保护装置,可以使外来的铁块通过破碎腔而不会危害机器,并采用干油或水两种密封形式将石粉与润滑隔离,确保可靠操作。该系列破碎机分为三种类型:粗碎机圆锥破碎机,中压碎圆锥破碎机和细碎破碎机圆锥破碎机。标准型适用于中型破碎,中型适用于细碎,短头型适用于细碎。可根据用户的不同需求购买。

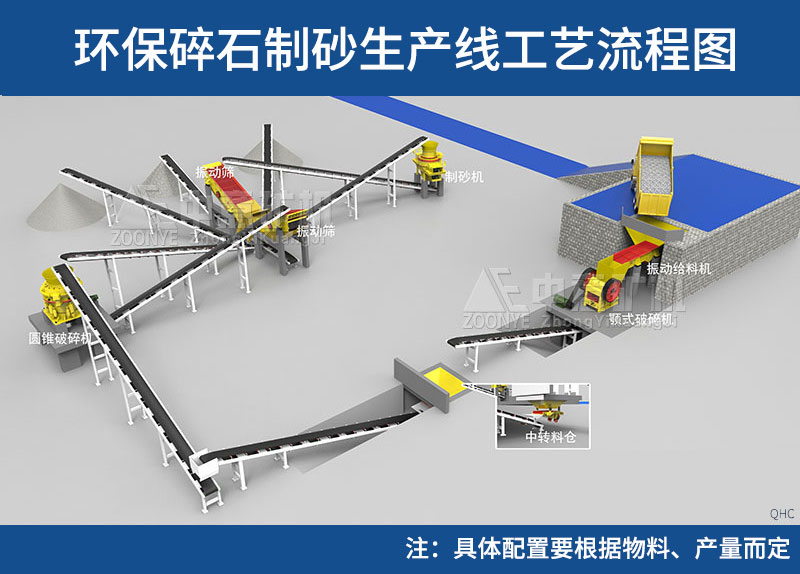

此工艺仅供参考,具体工艺配置需要根据物料的性质、成品种类等确定

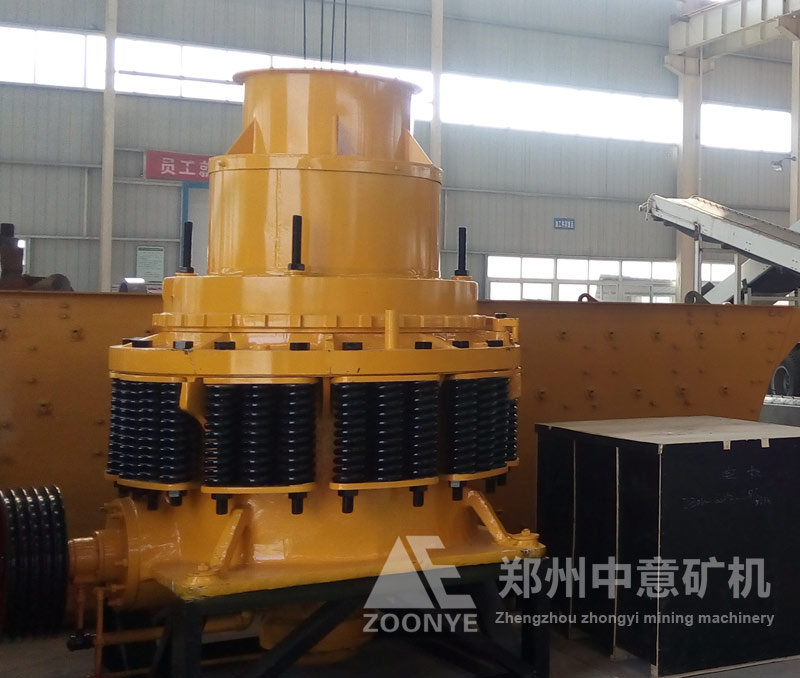

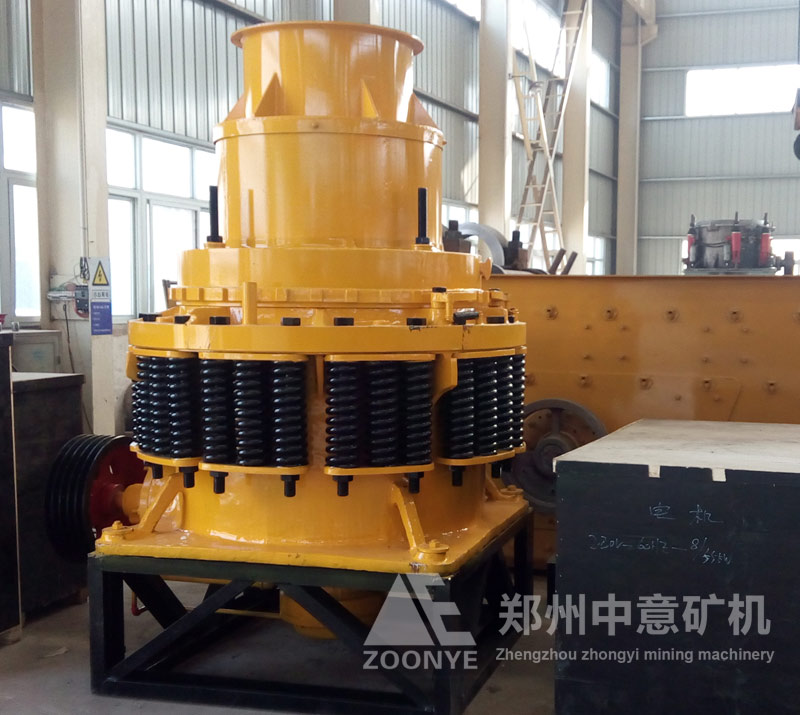

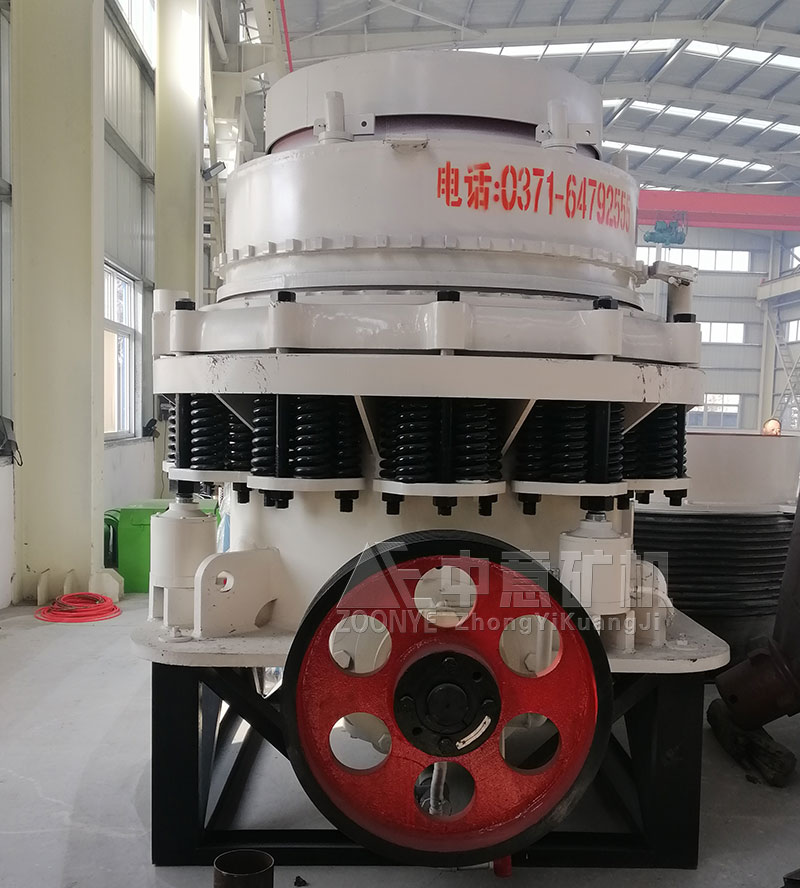

车间复合圆锥破展示图片

车间复合圆锥破展示图片

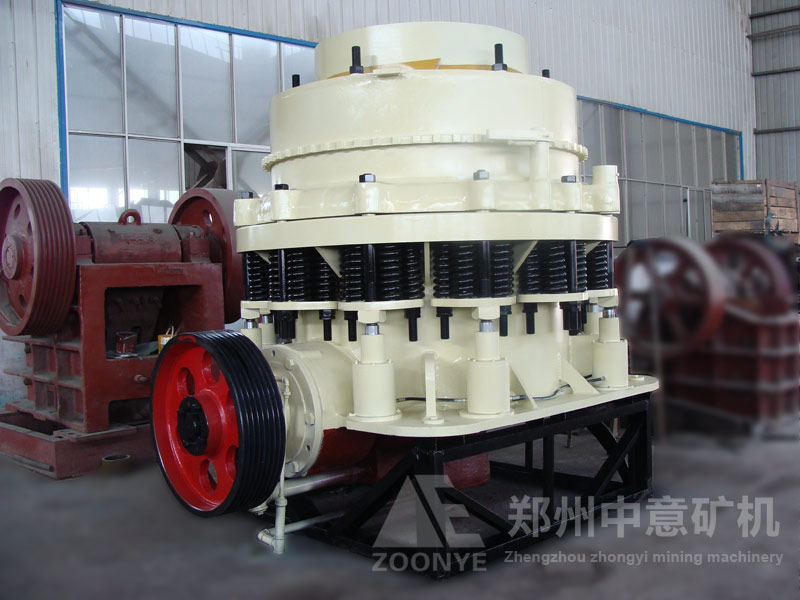

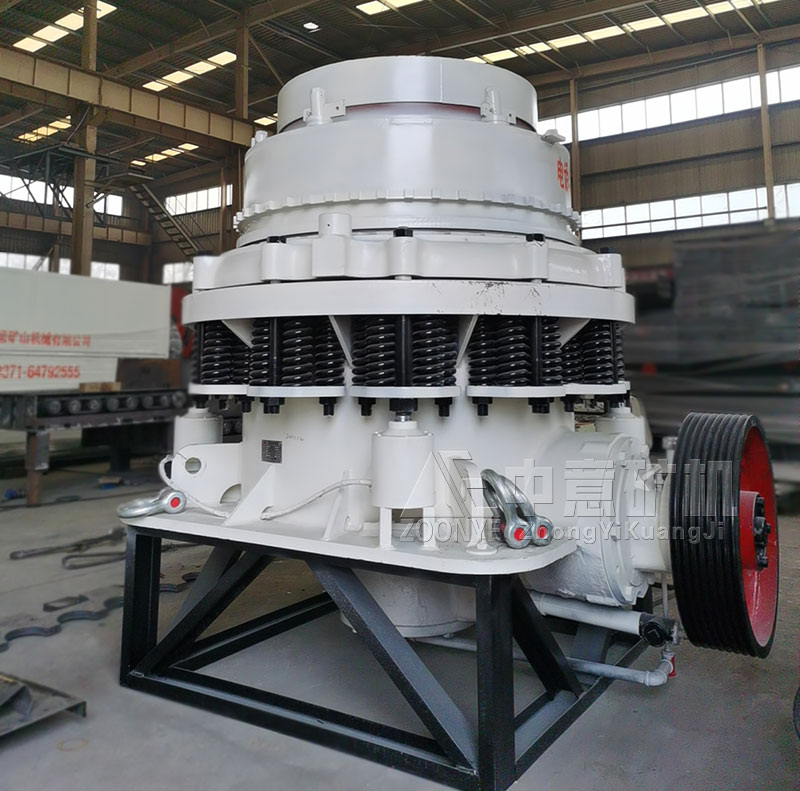

高效弹簧圆锥式破碎机

西蒙斯圆锥破碎机的生产线

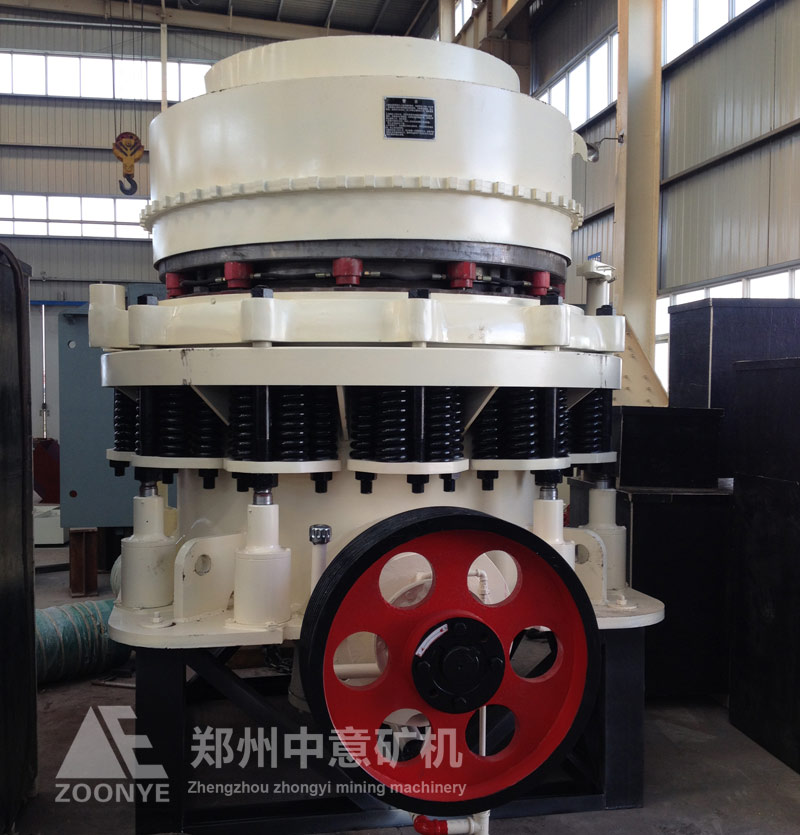

PSG西蒙斯破碎机

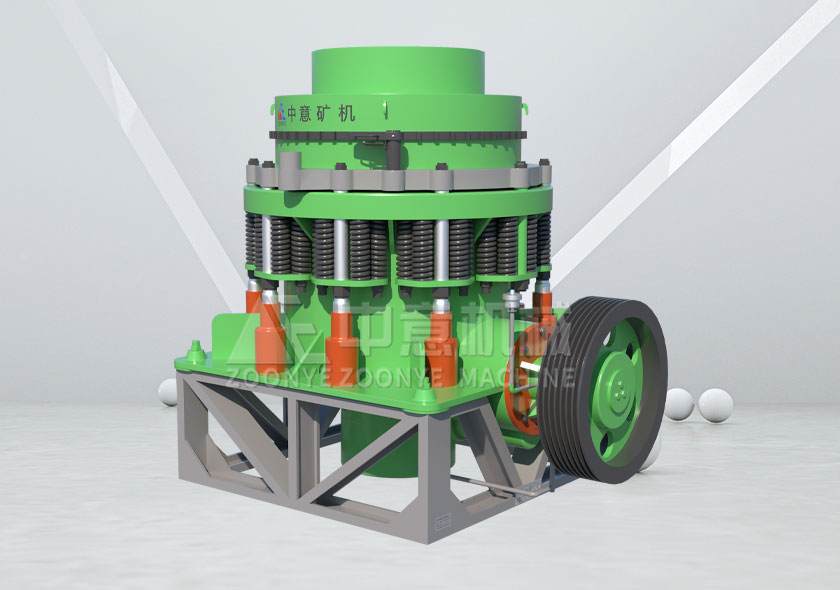

圆锥破碎机

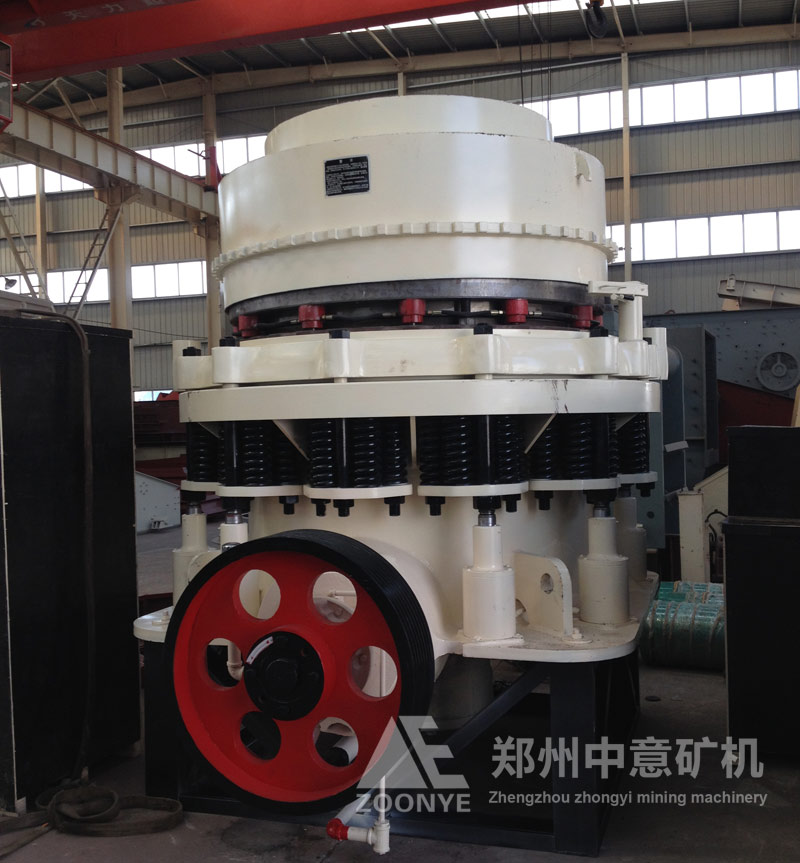

高效圆锥破PSGB1313

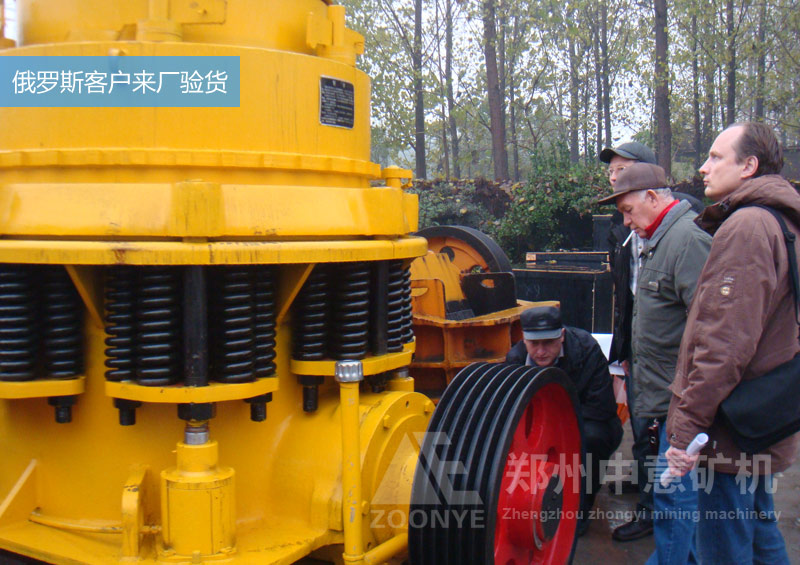

俄罗斯客户来厂验货

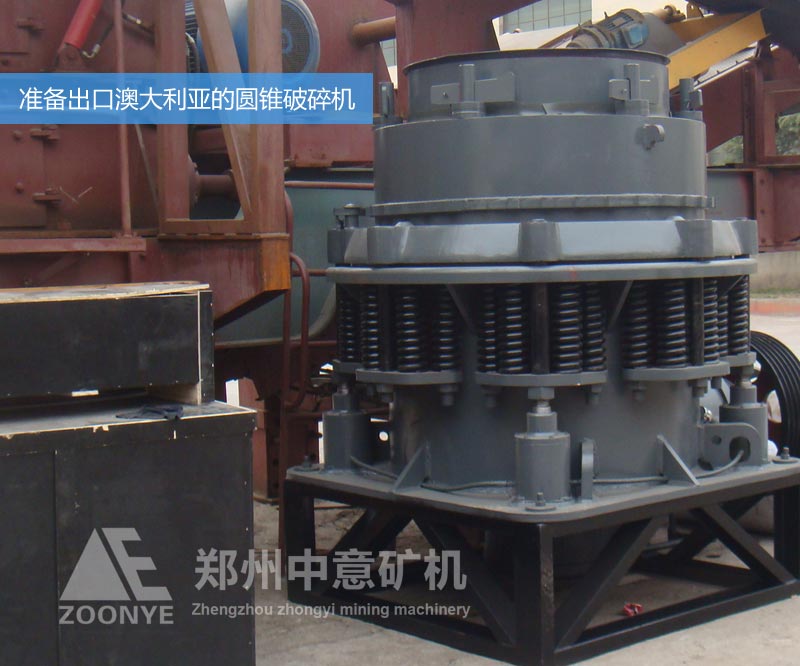

发往澳大利亚石料厂的圆锥破

作为矿山设备中的一种 ,弹簧圆锥破碎机一般用来破碎坚硬的岩石、矿石、矿渣、耐火材料等,其破碎程度及成品粒度大小,用户可以根据自己的实际需求来自行调节,以便打造更好的效果。

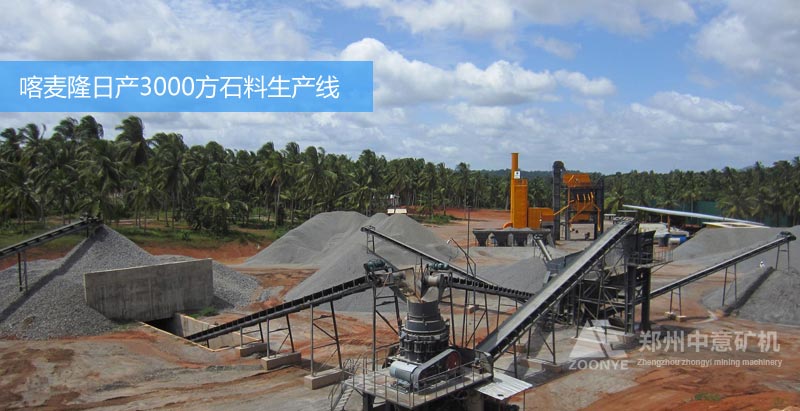

喀麦隆日产3000方砂石料生产线

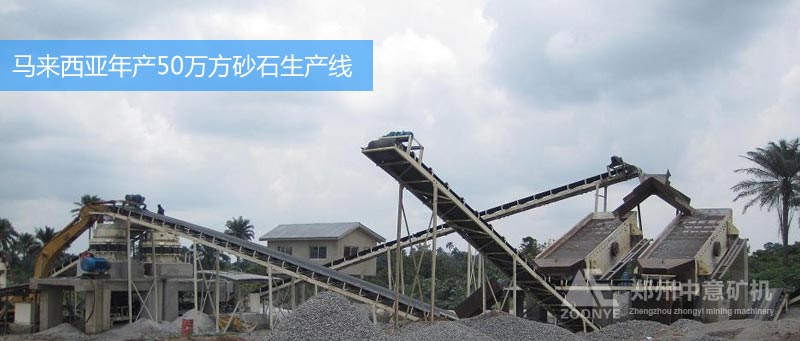

马来西亚年产50万方石灰石碎石生产线

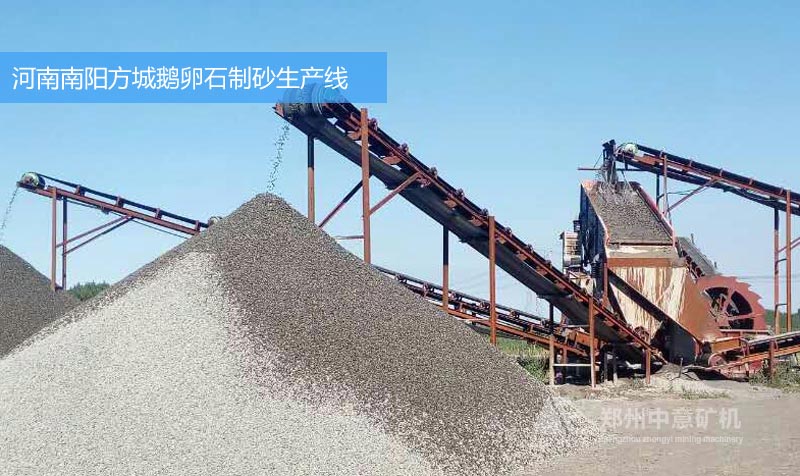

河南南阳方城鹅卵石破碎制砂生产线

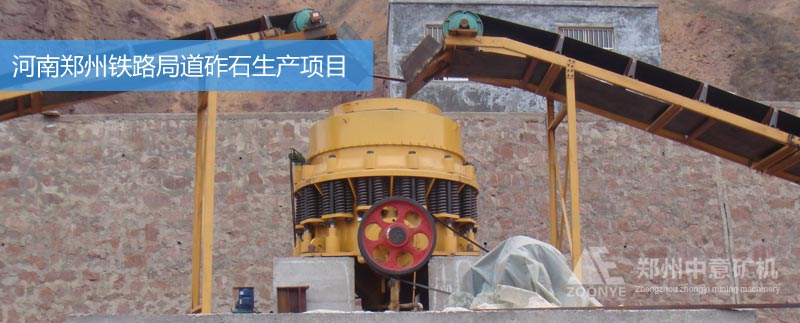

河南省郑州市铁路局道砟石生产项目

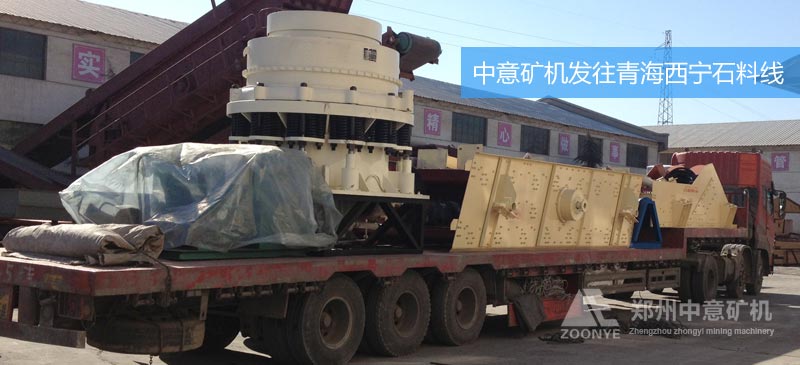

发往青海西宁的鄂破+圆锥破砂石料生产线

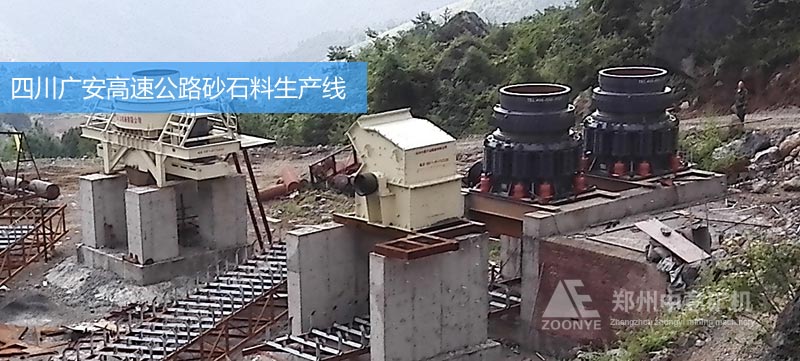

四川广安高速公路砂石料生产线设备

产品原理:

弹簧圆锥破碎机工作原理

在操作期间,在偏心套筒的推动下,通过皮带轮或联轴器,圆锥破碎机驱动轴和锥形破碎机锥体使电动机的旋转旋转。因此,破碎锥体的破壁靠近固定在调节套筒上的卸扣壁的表面,使得矿石在破碎腔室中连续受到冲击,挤压和弯曲,从而实现矿石的破碎。

弹簧圆锥破碎机破碎物料示意图 1.活动锥;2.固定锥

弹簧圆锥破碎机结构特点

产品优势:

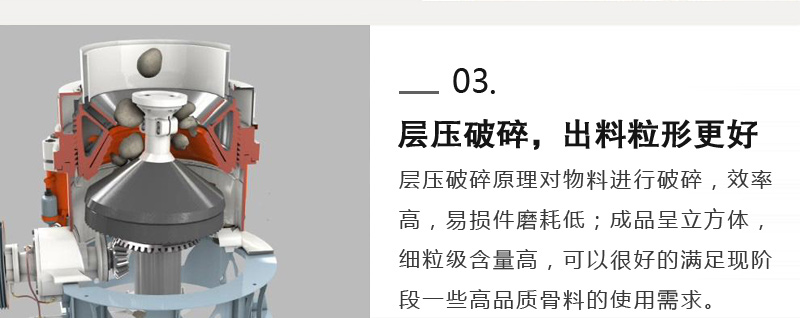

A高安全性和低故障率 当不易破碎的异物或设备在破碎室中过载时,弹簧安全装置可以自动增加排出口,从而排出异物以确保安全性能。 B产品具有良好的强度和高加工能力 采用层压破碎原理,大大减少了针状材料。高性能破碎腔型和高破碎频率的结合大大提高了加工能力。 C操作和维护方便,完整。 粗破碎,中破碎和细碎。结构简单,易于操作和维护,排料口调节快速,特别是衬管易于快速更换,减少停机时间。 D更大的处理能力 圆锥破碎机(圆锥破碎机)结合了高速行程,提高了圆锥破碎机的额定功率和产量,大大提高了设备的加工能力。

产品参数:

型号腔型破碎锥大端直径(mm)排料口调整范围
(mm)
最大给料尺寸(mm)处理能力
(t/h)
电机功率(kw)外形尺寸(长×宽×高)(mm)
PSGB-0607标准细型6006-386016-50222195×1158×1651
PSGB-0609标准中型10-388018-65
PSGB-0611标准粗型13-389022-70
PSGD-0603短头细型3-13309-35
PSGD-0605短头粗型5-164022-70
PSGB-0910标准细型9009-228545-91752656×1636×224
PSGB-0917标准粗型13-3815059-163
PSGB-0918标准特粗型25-38150118-163
PSGD-0904短头细型3-133527-90
PSGD-0906短头中型3-166527-100
PSGD-0907短头粗型6-198559-129
PSGB-1313标准细型129513-31115109-1811602983×1866×3156
PSGB-1321标准中型16-38178132-253
PSGB-1324标准粗型19-51205172-349
PSGB-1325标准特粗型25-51220236-358
PSGD-1306短头细型3-165436-163
PSGD-1308短头中型6-167682-164
PSGD-1310短头粗型8-2589109-227
PSGD-1313短头特粗型16-25113209-236
PSGB-1620标准细型167616-38178181-3272203941×2954×3371
PSGB-1624标准中型22-51205258-417
PSGB-1626标准粗型25-64228299-635
PSGB-1636标准特粗型38-64313431-630
PSGD-1607短头细型5-136090-209
PSGD-1608短头中型6-1976136-281
PSGD-1613短头粗型10-25113190-336
PSGD-1614短头特粗型13-25113253-336
PSGB-2127标准细型213419-38236544-10344004613×3302×4638
PSGB-2133标准中型25-51284862-1424
PSGB-2136标准粗型31-643141125-1814
PSGB-2146标准特粗型38-643911252-1941
PSGD-2110短头细型5-1689218-463
PSGD-2113短头中型10-19113404-580
PSGD-2117短头粗型13-25151517-680
PSGD-2120短头特粗型16-25172580-744
