NP反击式破碎机

NP系列反击式破碎机在吸收国外先进技术,并结合国内实际情况进行优化设计,该设备采用重型化转子设计、高耐磨材料以及大破碎腔设计的结合,在同等条件下,提高了生产效率,同时降低了生产成本和磨损部件的消耗。NP系列反击式破碎机广泛用于破碎各种软、中硬矿石,该系列产…

  • 进度材料≤800mm
  • 处理能力150-1970t/h
  • 功率 160-1000kw

【应用领域】砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

【适用物料】石灰石、石英石、白云石、铁矿石、混凝土、煤、等

60S人工响应 30MIN内给于技术答复 24HOUR免费提供方案

24小时免费咨询热线:
135-2302-0101

快速获取报价

产品简介:

NP反击式破碎机
NP反击式破碎机

NP系列反击式破碎机在吸收国外先进技术,并结合国内实际情况进行优化设计,该设备采用重型化转子设计、高耐磨材料以及大破碎腔设计的结合,在同等条件下,提高了生产效率,同时降低了生产成本和磨损部件的消耗。NP系列反击式破碎机广泛用于破碎各种软、中硬矿石,该系列产品目前有8个型号,分为粗碎系列和中碎系列,产量从每小时130吨到1970不等。

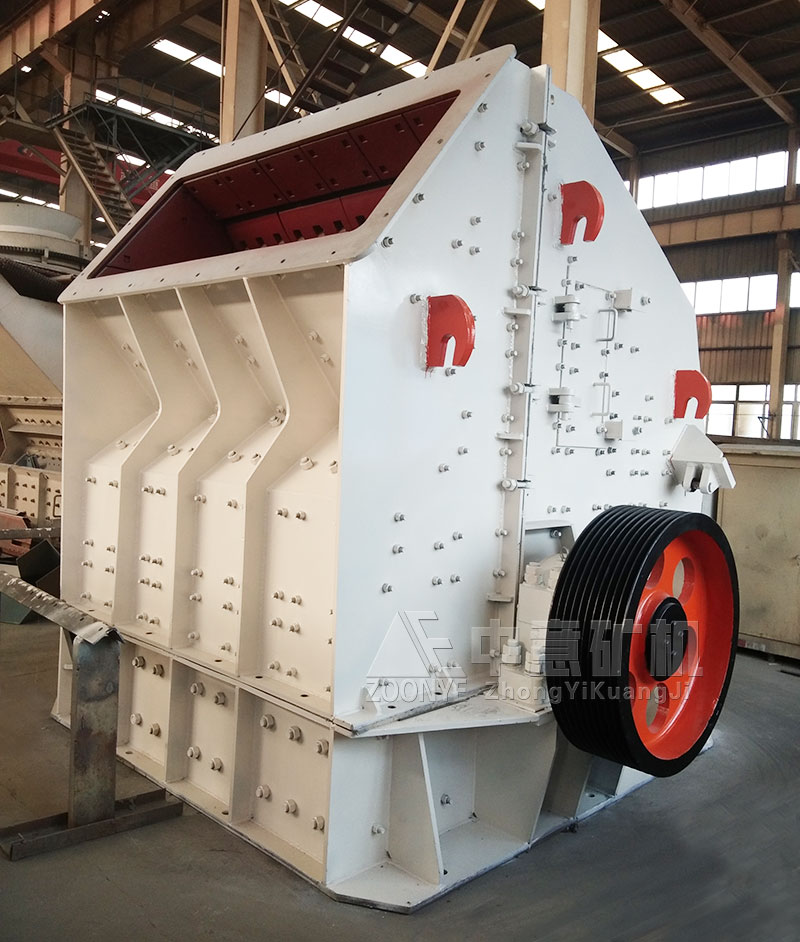

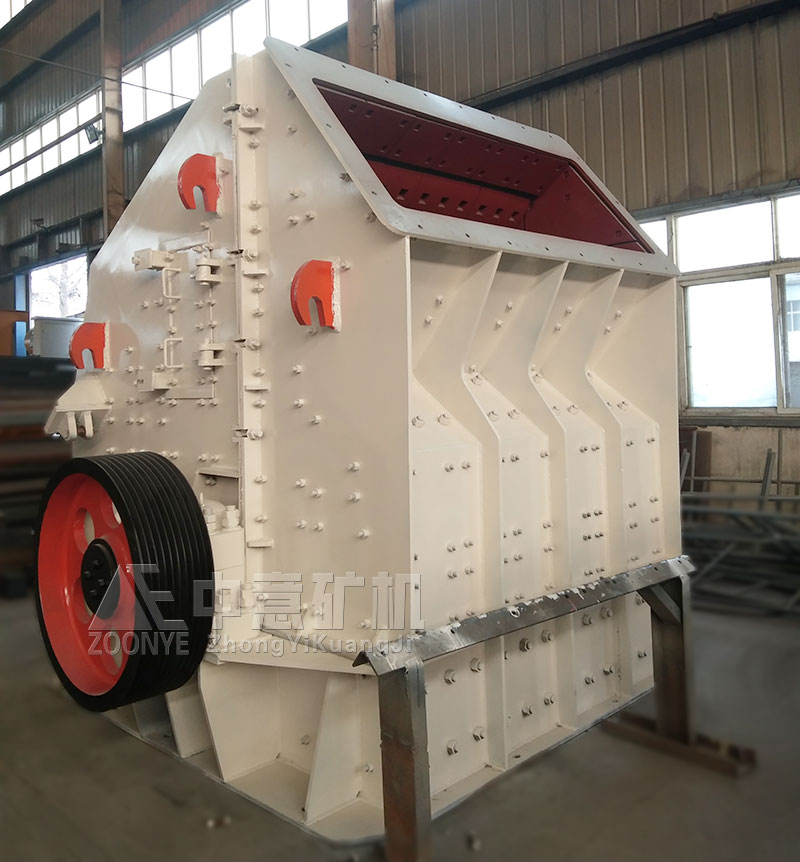

NP反击式破碎机厂家实拍
NP反击式破碎机厂家实拍

时产500吨NP反击式破碎机
时产500吨NP反击式破碎机

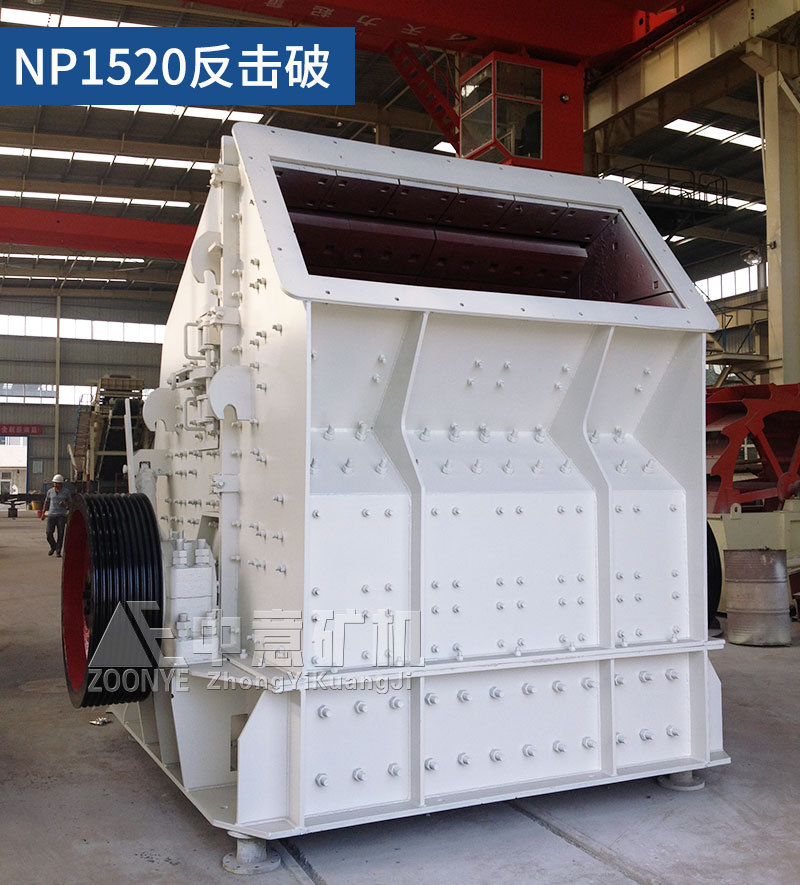

NP1520反击式破碎机
NP1520反击式破碎机

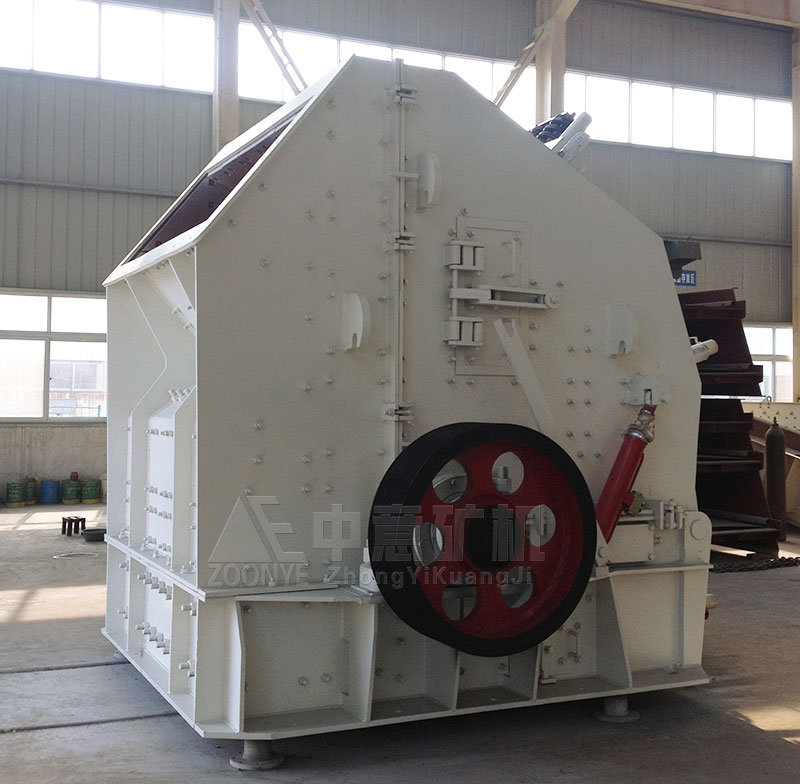

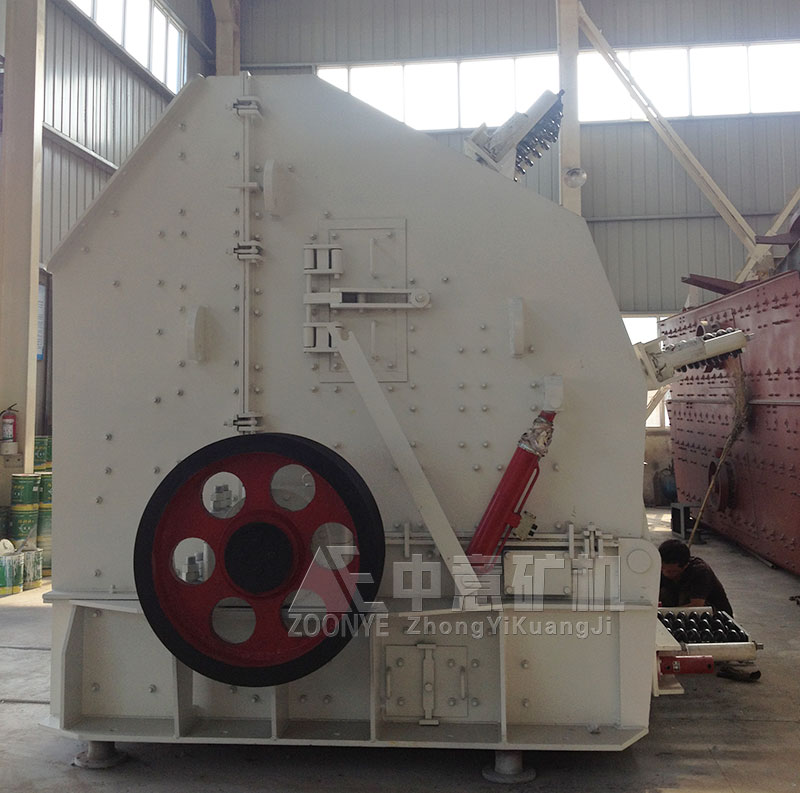

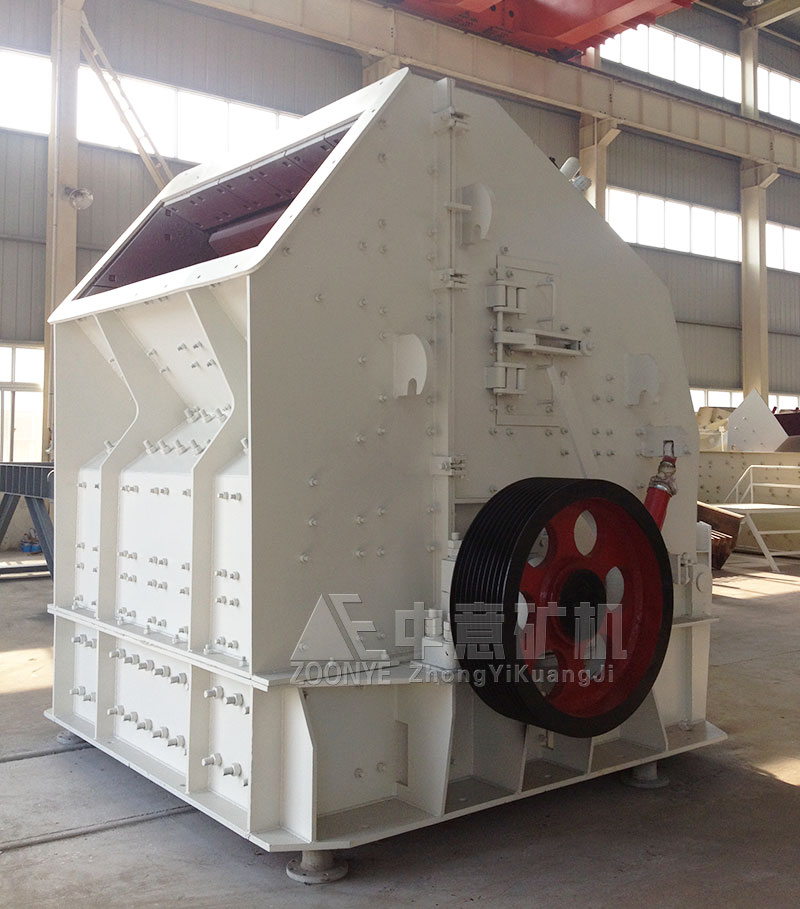

NP反击破侧面展示
NP反击破侧面展示

客户定制的时产300吨反击破即将发货
客户定制的时产300吨反击破即将发货

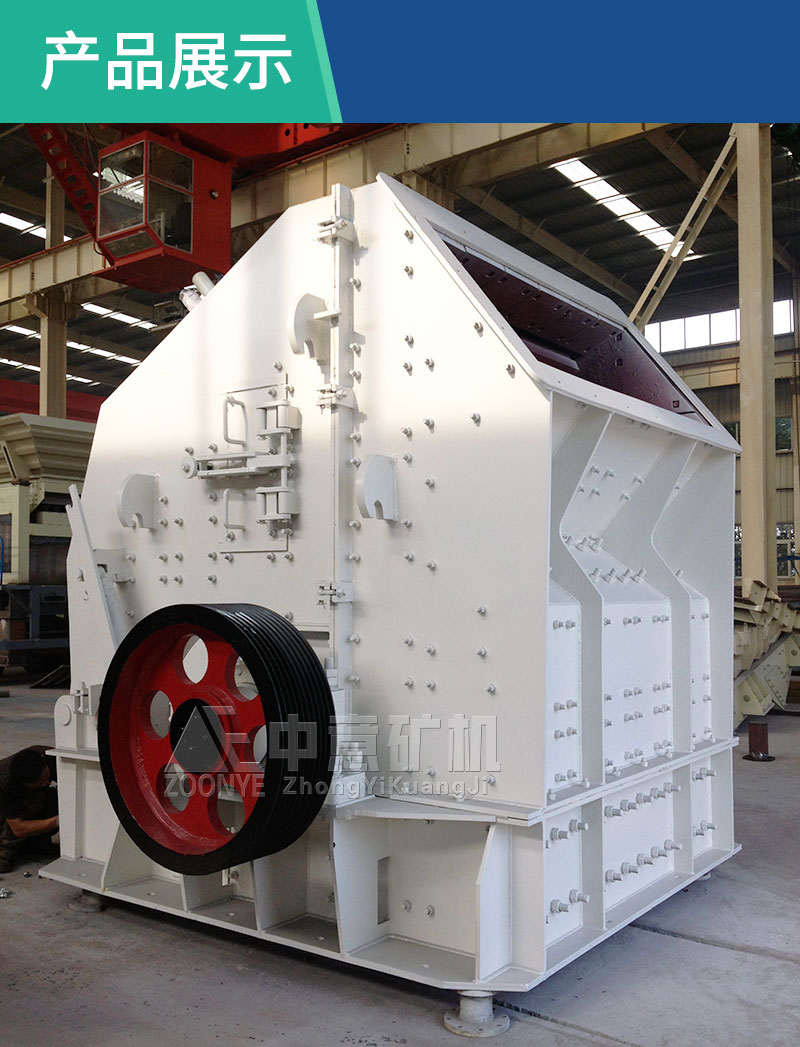

NP反击式破碎机厂家供应
NP反击式破碎机厂家供应

NP系列反击式破碎机
NP系列反击式破碎机

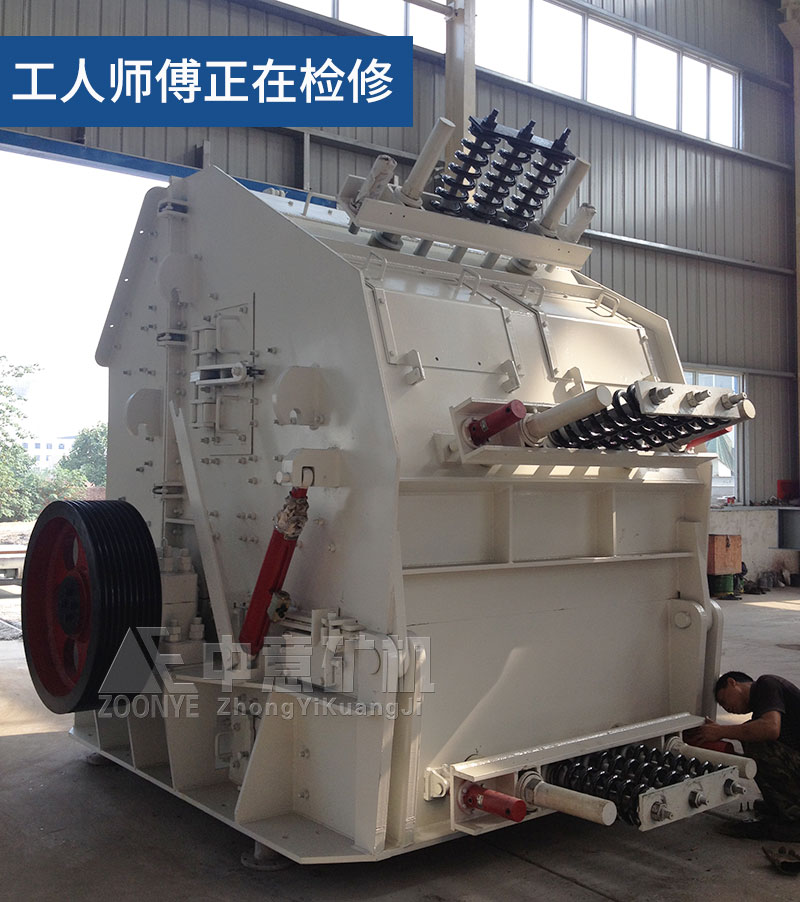

工人师傅正在给设备检修
工人师傅正在给设备检修

NP反击式破碎机
NP反击式破碎机可处理百种物料

产品原理:

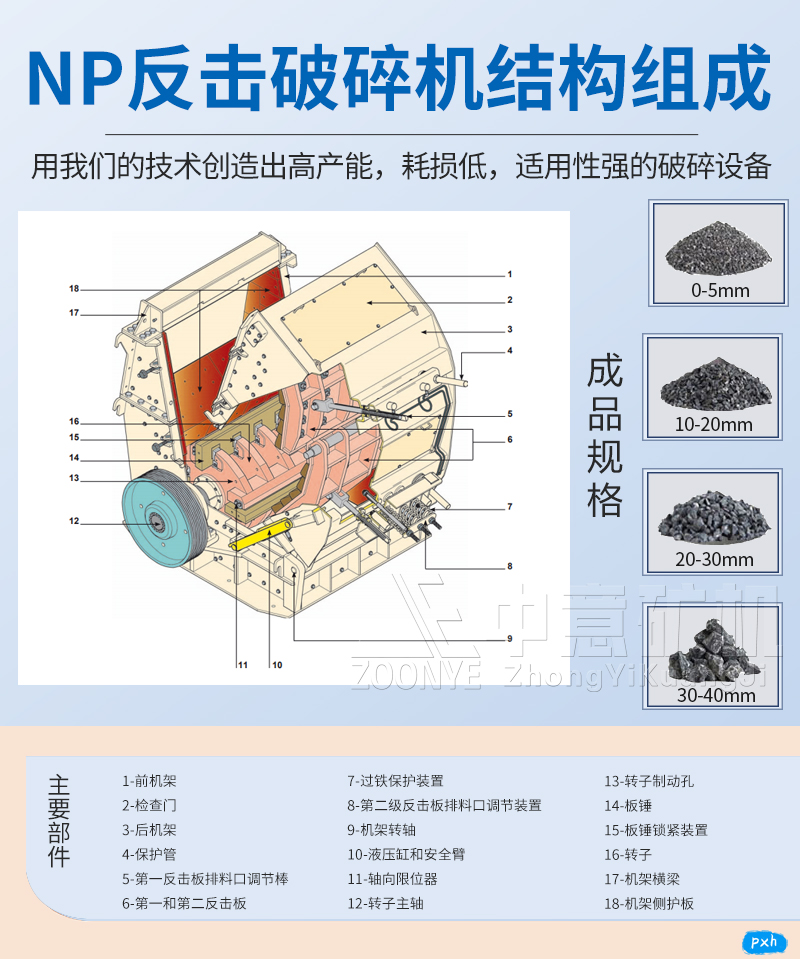

NP系列反击式破碎机工作原理
NP系列反击式破碎机工作原理

本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

NP反击式破碎机耐磨件选择

NP反击式破碎机耐磨件
NP反击式破碎机耐磨件

NP反击式破碎机主要包含三种不同的耐磨件:板锤、反击板衬板和机架侧衬板。反击式破碎机衬板类型和材质的选择对其操作性能具有重要意义。需要根据物料的类型、磨蚀性、外部因素和给料粒度以及所要求的产品来选择衬板。衬板的材料机选项有锰钢、马氏体钢和高铬铸铁;在粗碎破碎和建筑垃圾回收破碎(废弃钢筋可能进入破碎腔内)应用中,衬板的连续撞击强度和抗冲击强度很重要,所以要选择性能较好的材料。

在NP反击式破碎机中,板锤是承受较大机械应力的一个部件,大约占磨耗成本的60%-70%,当矿石颗粒重心进入板锤旋转轨迹内时,可产生中心冲击破碎,此时能量利用率高。板锤产生的边缘冲击力多于中心冲击,使得其边缘很快被磨圆。根据实际操作条件的不同,可以通过增加板锤高度和调整转速,来加大中心冲击作用。

产品优势:

中意NP反击式破碎机优势
中意NP反击式破碎机优势

1、优质的板材和耐磨件,减少了磨损,提高了各种工况下生产效率;先进的加工技术和工艺,是设备性能优质的基础。
2、坚固的重型转子结构,提高了设备处理量和破碎比;高质量的焊接结构确保机器能承受冲击力大并获得良好的破碎效果。
3、产品通用性强,两腔破碎设备在不更换其他零部件的基础上,增加研磨架,即可变为三腔破碎设备,减少用户二次投资。
4、主轴采用优质锻件进行精加工,设备运转更可靠,后期维护更加简便。
5、液压开盖和反击板与板锤间隙液压辅助调节,减轻劳动强度,缩短停机时间。
6、调节范围广,破碎规格多样化,可通调节转子速度、调节反击板和板锤的间隙等方式机调节出料颗粒大小,实现破碎规格机多样化。
7、易损件磨损小,使用寿命长,板锤的磨损仅出现在迎向物料的一面,当转子转动时,物料会落至板锤表面(打击面)板锤的背面和侧面均不被磨损,即便是迎向物料的一面磨损也很少。

产品参数:

型号型号转子规格给料口尺寸(mm)转子重量最大给料粒度(800mm)最大给料粒度(600mm)额定装机功率
最终产品200mm最终产品100mm最终产品200mm最终产品100mm额定装机功率最高装机功率
粗碎系列NP1313φ1300x13001320x12256.3450300480320200250
NP1415φ1400x15001540x13208.2560365600400250315
NP1620φ1600x20002040x163415.9870570930620400500
NP2023φ2000x23002310x198628.3178011601970127010001000
中碎系列NP1110φ1100x10001020x8203.1190150210130160200
NP1213φ1200x13001320x8794.9250200280180200250
NP1315φ1300x15001540x9306.4315250350225250315
NP1520φ1500x20002040x99510.4500400560360400500
