CS系列单缸液压圆锥破碎机
  • 厂家直销
  • 品质保障
  • 快速响应
  • 服务无忧

CS系列单缸液压圆锥破碎机

买设备就选中意机械,专车接送免费到厂参观考察

处理能力:22-1130t/h

进料粒度:≤560mm

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿石、金矿石、铜矿石等

应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

0371-6479 5678
7*24小时服务热线

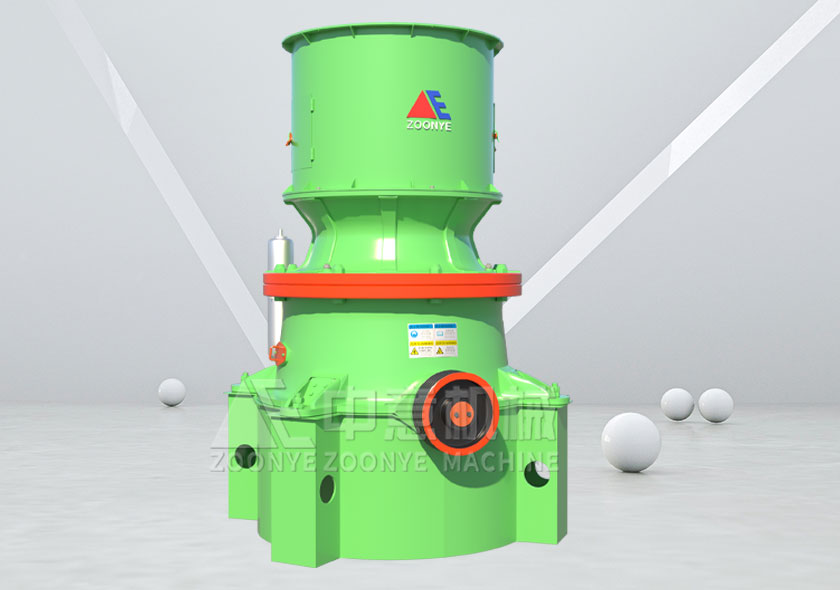

底部单缸液压圆锥破碎机
底部单缸液压圆锥破碎机

可破碎百种物料,一机多用
可破碎百种物料,一机多用

CS系列底部单缸液压圆锥破碎机采用液压系统代替弹簧系统,用底部液压缸控制动锥起落达到调整排矿口的目的,使原来弹簧机型复杂的调整环、支承圈部及弹簧部得以省略,大大简化了设备结构,另外,底部液压圆锥破碎机的动锥主轴偏心角小,使得液压机破碎锥相对较陡,破碎腔长,从而提高了破碎的均匀性。破碎机的操作维护也较简便,只需操作液压系统就可以完成程序。

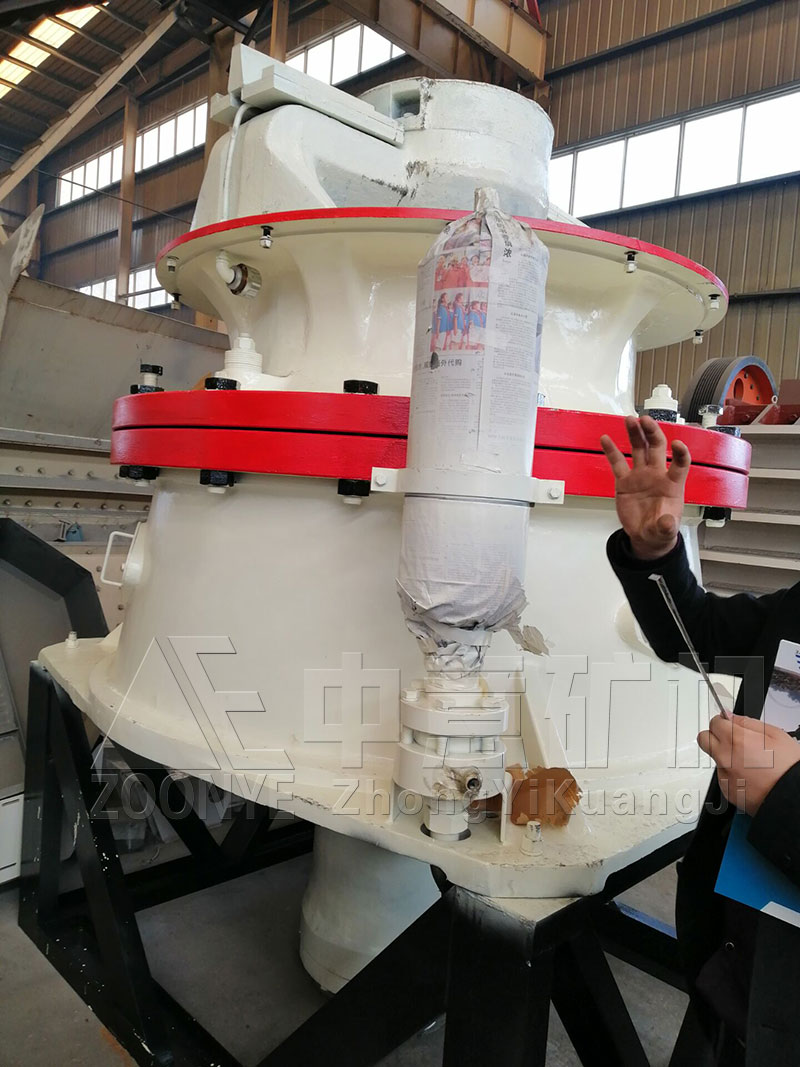

底部单缸液压圆锥破碎机
底部单缸液压圆锥破碎机

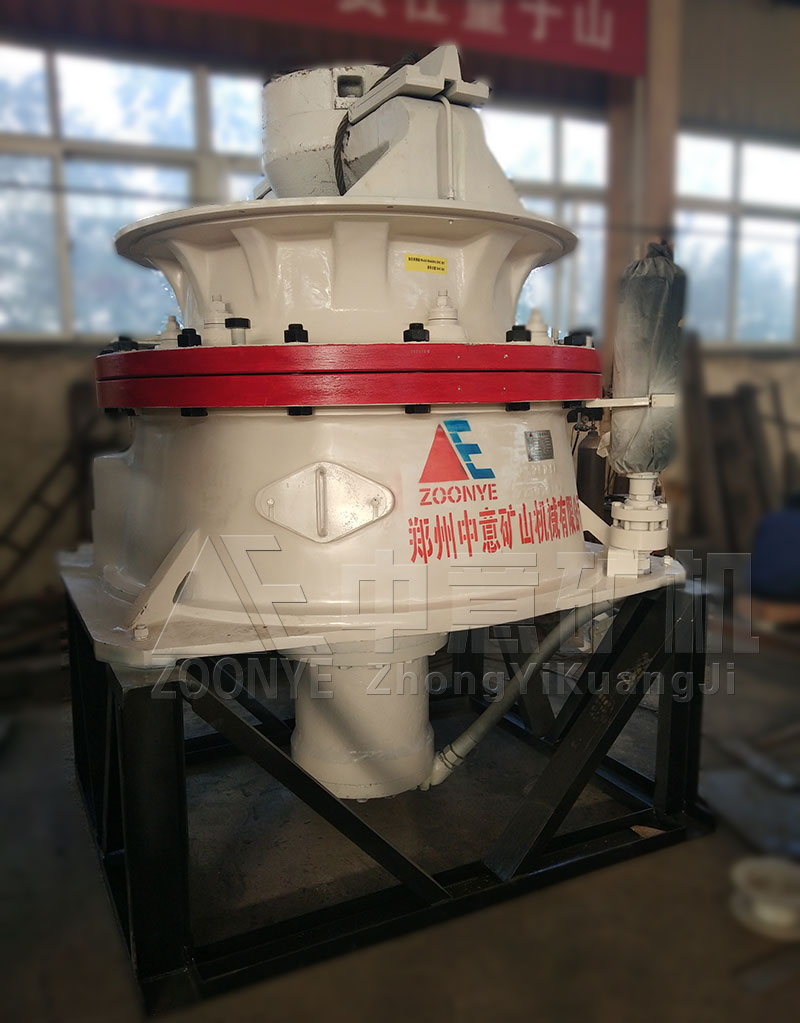

单缸液压圆锥破
单缸液压圆锥破

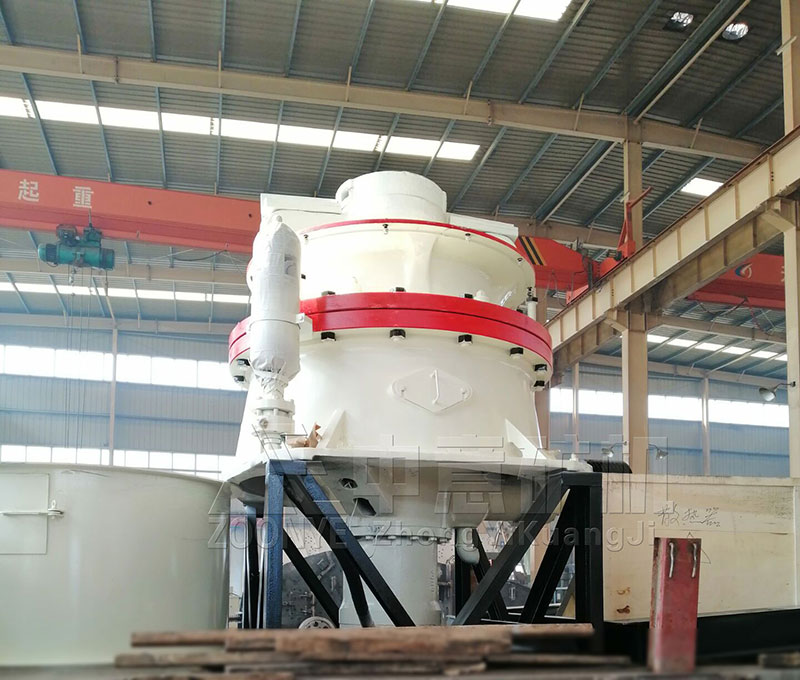

单缸液压圆锥破厂家发货
单缸液压圆锥破厂家发货

底部单缸液压圆锥破碎机
底部单缸液压圆锥破碎机

底部单缸液压圆锥破碎机
底部单缸液压圆锥破碎机

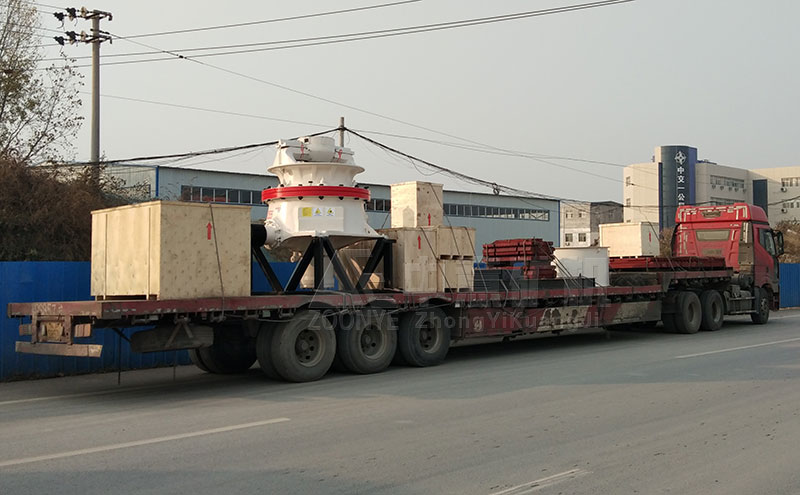

肯尼亚客户订购的单缸液压圆锥破碎发货
肯尼亚客户订购的单缸液压圆锥破碎发货

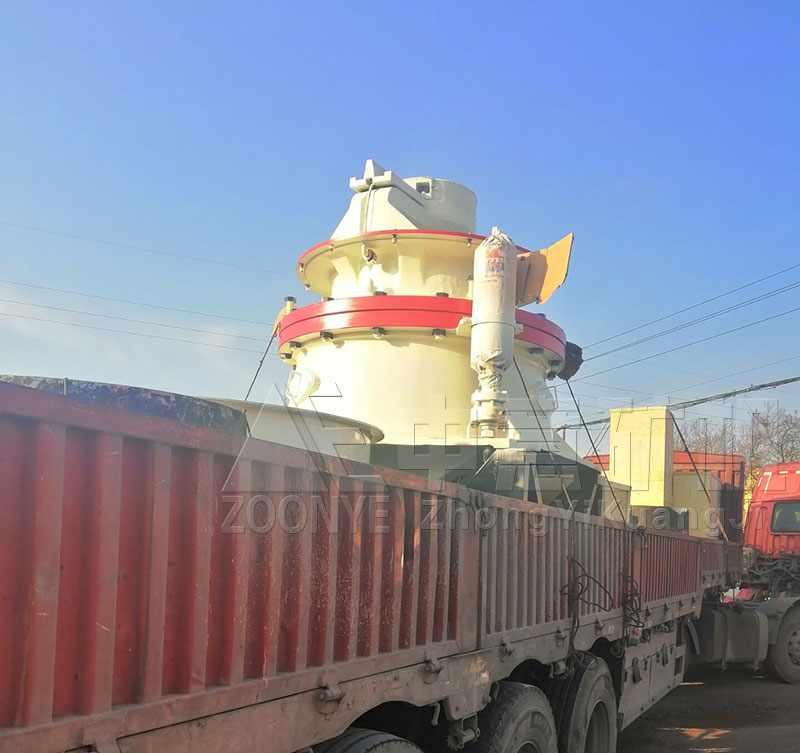

时产200吨底部单缸液压圆锥破碎发往山东
时产200吨底部单缸液压圆锥破碎发往山东

优势特点

1、破碎比大、生产效率高。
2、采用层压破碎原理,改善了产品粒型,产品形状呈立方体。
3、易损件消耗少、运行成本低。
4、粗细破碎,仅仅更换定锥既可实现。
5、液压技术,实现了过载保护和液压调整排料口,简化了破碎机结构,减轻了重量。
6、稀油润滑、可靠、提高使用寿命。
7、维修简便、操作使用方便。

工作原理

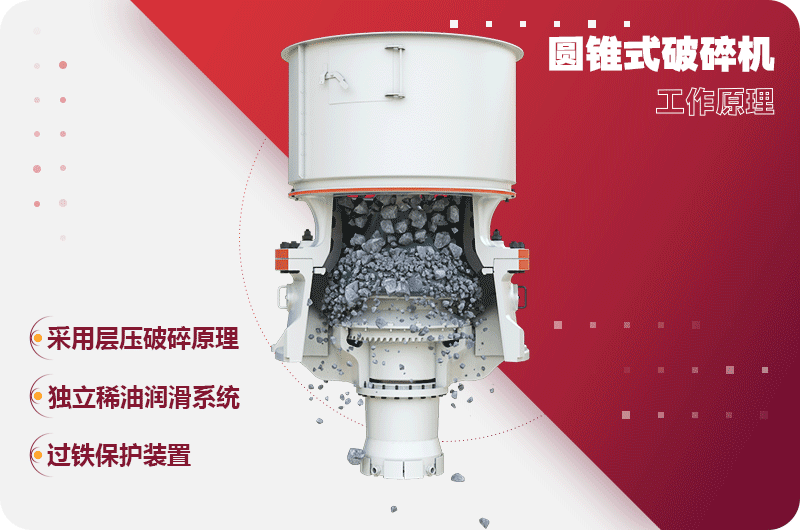

底部单缸液压圆锥破碎机工作原理
底部单缸液压圆锥破碎机工作原理

底部单缸液压圆锥破碎机的工作原理与前述圆锥破碎机相同。它的构造如图所示。破碎锥的主袖插入偏心轴套内,其下端支承在油缸内活塞上方的球面圆盘上,活塞下方通入高压油以支承活塞。为了防止灰尘进入机器内的摩擦表面,采用了密封简和球形圈组成的干式密封防尘装置,偏心轴套的旋转运动是由电动机通过联轴器经齿轮传给的。由于偏心袖套的旋转,从而使破碎锥作锥面运动。机架直接固定在基础上。

工作时,由电动机带动水平轴旋转,水平轴通过齿轮带动偏心套旋转,再由偏心套带动动锥部做圆周摆动,从而实现连续的挤压破碎石块。

技术参数

型号(model)*给料尺寸(mm)排料口范围(mm)功率(kw)处理能力(t/h)
C4201354-359022-128
C420S24019-389070-168
C4301855-3813237-219
C430S36019-5116091-344
C4402156-4425068-413
C440S45025-54250195-601
C66027510-51315143-662
C660S56038-83315318-1050
C87030010-70520280-1512

定制服务流程

更多型号也可联系我们,支持定制
