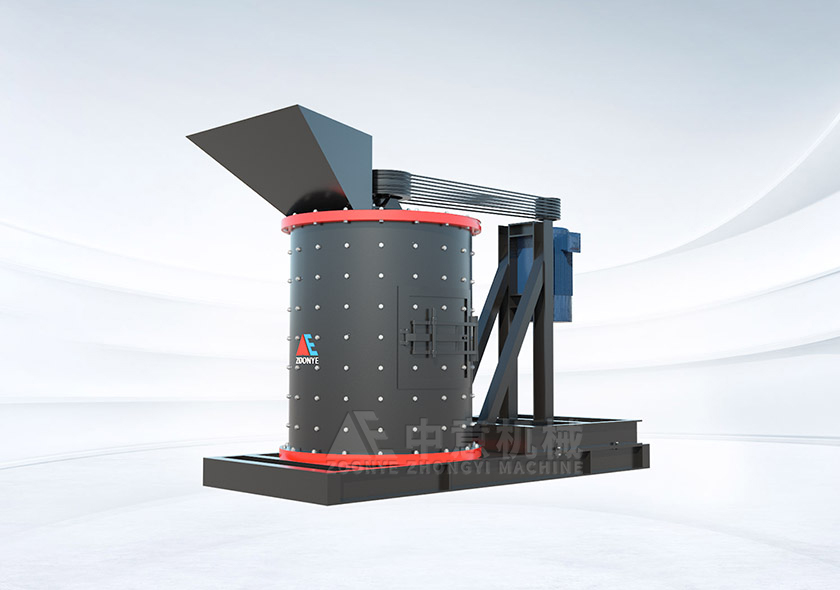

PFL系列立轴复合破

PFL系列立轴复合破是一种无筛条、可调式细碎设备。可应用于中型水泥生料、熟料,为水泥厂技术改造或新建水泥生产线提供了一种理想的细碎设备,也适用于铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤等其他中硬矿石的破碎,具有破碎比大,能耗小,运转平稳,结构简单,操作维…

  • 进度材料≤200mm
  • 处理能力10~160t/h
  • 功率 30-132kw

【应用领域】可广泛用于矿业、冶金、建材、耐材、水泥、煤炭、玻璃、化工、电力等行业......

【适用物料】石灰石、石英石、花岗岩、白云石、铁矿石、煤矸石、河卵石、风化岩、软岩石料等

60S人工响应 30MIN内给于技术答复 24HOUR免费提供方案

24小时免费咨询热线:
135-2302-0101

快速获取报价

产品简介:

立轴复合破

PFL系列立轴复合破是一种无筛条、可调式细碎设备。可应用于中型水泥生料、熟料,为水泥厂技术改造或新建水泥生产线提供了一种理想的细碎设备,也适用于铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤等其他中硬矿石的破碎,具有破碎比大,能耗小,运转平稳,结构简单,操作维修方便等特点。


与其它类型的破碎机相比破碎率比度较大,出料粒度可以任意调节,不受衬板磨损、板锤的影响;无筛条设置,破碎含泥量大、水分含量高的物料时不容易堵塞;采用弹性调节机构,进入破碎腔内的不可破碎物可自动排出,不会造成设备损坏;轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料)。立轴复合破由于构造简单、耗能少、维修方便、出料粒度又能满足一定的需求,故有一定的需求市场。







产品原理:

立轴复合破结构图

本机由电机传动部、出料斗、机座部、底盘部、转子部、筒体部、机盖部等部件组成。电机呈垂直倒置安装在机座的一端,通过窄V带驱动主轴旋转,主轴上装有三个转子,转子位于筒体的中央,每个转子的圆周装有可调整间隙的锤头,上转子的顶面装有甩料盘(由甩料筋和甩料衬板交叉均布组成)。机盖上有两个进料斗;底盘固定在机座上,机座下方设有一出料斗。支撑主轴的两个调心滚子轴承和一个推力轴承分别装于机盖和底盘的中央。筒体部由两个对开的半圆筒体构成,筒体上端联接机盖,下端联接底盘,筒体可以打开,以便更换易损件和检修;筒体内壁安装有上、中、下三层反击板,分别包围上、中、下转子,并与转子锤头保持一定间隙。

立轴复合破工作原理

工作时,固定在主轴上的转子在电机驱动下按一定方向高速旋转运行,块状物料由进料斗落到甩料盘上,经高速旋转的甩料盘筋的冲击后,在离心力的作用下,被迅速抛向反击板而产生撞击。物料经反击板上的斜面及重力作用下,沿斜下方被反弹到锥形转子破碎腔,物料受到高速旋转的上锤头冲击,使物料获得足够的动能后被抛向反击板,并重复上述破碎过程,物料群在破碎腔内互相撞击得到再一次破碎,并在锥形空间做螺旋线下落。

产品优势:


1、该机立轴上部采用反击破碎式,反击体上的打击板(方锤头)对物料的打击强度远远大于锤击,并带有强制性,因此,反击与锤式复合后,物料破碎比大。同时由于立轴上端复合反击破碎,因而,使被破物料的硬度范围加大,不仅可用在水泥生产上的细碎,还可用在矿山岩石细碎上。
2、在该机制造中,选用稀土耐磨合金用于筒体内衬,打击板(方锤头)和打击锤采用国内多元素高合金耐磨材料(合金含量在25%以上)。打击锤采用复合浇注成型。高合金耐磨材料使用寿命是高锰钢的10倍以上。
3、经过数次技术攻关,将延用多年的“迷宫毯圈密封脂润滑”结构已成功的改为“迷宫双骨架特种耐磨密封材料和稀油”(抗磨液压油N68)润滑方式,彻底改变了长期存在的轴承使用寿命短的难题。同时由于采用轴承稀油润滑和耐热耐磨材料密封,可用在100—120℃水泥熟料的细碎生产上已经没有问题。
4、规格品种齐全,结构形式多样化,并可根据用户需要调整排料能力和排料粒度而改进结构生产。该机具有操作方便,维修简单,占地面积少,能耗低,运行可靠性强,价格低等优点。
5、由于该机破碎比大,对于水泥、矿山陶瓷、耐火、化工等行业用于球磨机前物料的高细碎是非常理想的设备,真正达到了“多破少磨”和“节能效能高”的目的,在水泥生产中,可使球磨机效率平均提高30~50%,节电在20~30%。

产品参数:

型号给料粒度(mm)筒体直径(mm)出料粒度(mm)生产能力(t/h)电机功率(kw)外形尺寸(mm)
PFL-750轻型<100750<3-510-2030-452100×1200×1700
PFL-750重型<100750<3-510-2030-452100×1200×1700
PFL-1000轻型<1201000<3-520-40552600×1400×1900
PFL-1000重型<1201000<3-520-40552600×1400×1900
PFL-1250<1501250<3-540-70902800×1600×2100
PFL-1500<1801500<3-570-1001323100×1900×2200
PFL-1750<2001750<3-590-1301603710×2360×2390
PFL-2000<2202000<3-5100-1601854100×2660×2620
